Anwenden

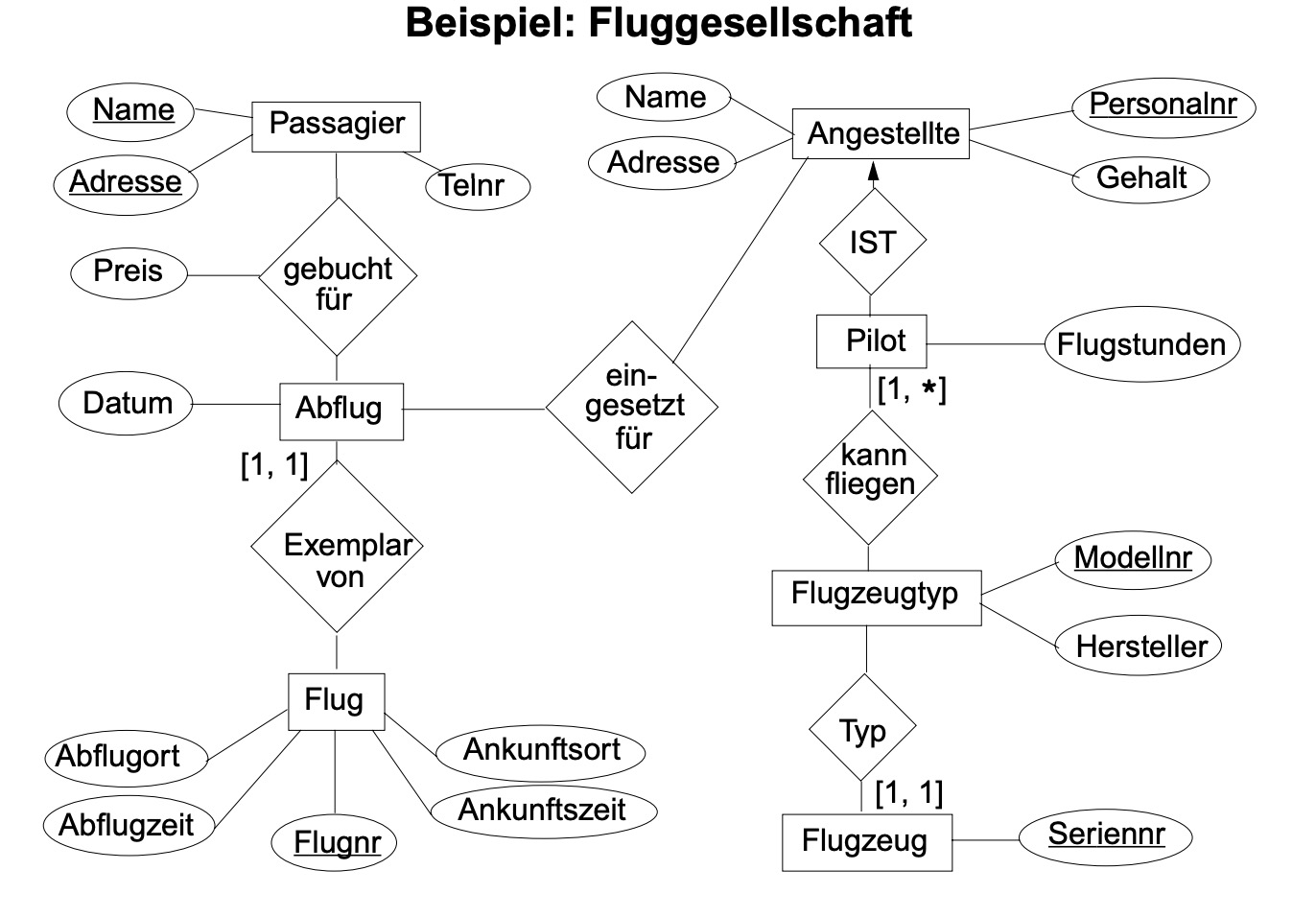

All dies kann sehr kompliziert wirken. Doch wenn wir alles in einem Beispiel erblicken, scheint es doch alles ziemlich selbsterklärend zu sein.
Entitäten:
Passagier: Name, Adresse, Telefonnummer
Angestellte: Personalnummer, Gehalt, Adresse
Flugzeug: Seriennummer, Modellnr., Hersteller
Flug: Flugnummer, Abflugort, Ankunftsort, Abflugzeit, Ankunftszeit
Flugzeugtyp: Typ, Hersteller
Attribute:
Passagier: Preis, gebucht für Flug
Angestellte: Pilot, Flugstunden
Flugzeug: eingesetzt für Flug
Flug: Datum, Abflug, kann fliegen Flugzeugtyp
Kardinalitäten:
Passagier bucht Flug (1:N): 1 Passagier kann mehrere Flüge buchen, 1 Flug kann von mehreren Passagieren gebucht werden.
Angestellter ist Pilot von Flug (1:N): 1 Pilot kann mehrere Flüge fliegen, 1 Flug kann von mehreren Piloten geflogen werden.
Flugzeug ist eingesetzt für Flug (1:N): 1 Flugzeug kann für mehrere Flüge eingesetzt werden.
Flug kann Flugzeugtyp fliegen (N:M): 1 Flug kann mehrere Flugzeugtypen fliegen, 1 Flugzeugtyp kann von mehreren Flügen geflogen werden.
Vielleicht fällt es dir auf, dass manche
Attribute unterstrichen sind. Was es damit auf sich hat lernst du im nächsten
Modul 3: Relationsschema und Schlüssel.
